L'assemblage CMS (composants montés en surface) consiste à poser et braser des composants électroniques directement sur un circuit imprimé, par refusion. Axis Électronique assemble le CMS et le THT (traversant) sur une même carte, du prototype à la série de 10 000 cartes, sur son atelier de Laval (Mayenne).
Quatre machines, une seule ligne maîtrisée en interne : chaque carte suit la même séquence, du dépôt de la pâte à braser jusqu'au contrôle optique final.
Contrairement à un pochoir classique qui dépose sur toute la carte, le jetting dépose la crème à braser composant par composant, piloté par logiciel : plus agile face aux évolutions de conception, et capable de traiter des empreintes fine pitch difficiles à pochoirer.
Fiche fabricant
Double têtes de pose, cadence jusqu'à 59 000 composants/heure, du plus grand au plus petit composant, avec vérification électrique intégrée des composants posés.
Fiche fabricant

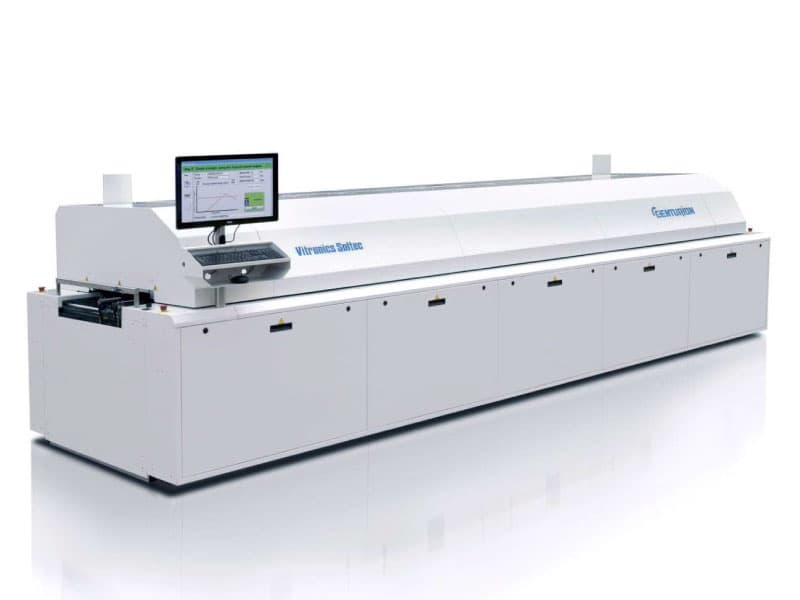

10 zones de chauffe et 4 zones de refroidissement : un contrôle fin du profil thermique de refusion, pour une brasure homogène y compris sur des cartes denses ou multi-technologies.
Fiche fabricant
Contrôle 3D de chaque composant en sortie de four, immédiatement après refusion : les défauts sont détectés avant l'étape suivante, pas en fin de ligne.
Fiche fabricantPhotos constructeur (Mycronic, Vitronics Soltec), fournies à titre illustratif des machines utilisées sur notre ligne.
Télécharger notre plaquette moyens et capacitésDe nombreuses cartes industrielles combinent composants CMS et traversants (connecteurs, gros composants de puissance). Notre ligne permet d'assembler les deux technologies dans le même ordre de fabrication, sans sous-traiter une partie du process à un tiers.
Simple face, double face, flex ou flex-rigide : nous adaptons le process à votre carte. Nos ordres de fabrication vont de 100 à 10 000 cartes, avec la possibilité de démarrer en prototype ou petite série sur la même ligne que votre future production.
AOI, test à sondes mobiles Takaya sur chaque carte.
De la carte unitaire à la pré-série, sur la même ligne.
Full turnkey ou matière consignée, au choix.
Nos réalisations pour l'électronique embarquée de précision.
Décrivez-nous votre carte et vos volumes : réponse de notre équipe sous 24h.
